De schuivende X (sliding X, magic X) is een standplaatstechniek met één bandlus tussen twee ankerpunten en een halve draai die het centraal punt automatisch laat meeschuiven. Het is de limiter-uitgeruste variant van de klassieke schuivende krachtendriehoek (Ausgleichsverankerung) — die klassieke variant zonder begrenzers is sinds 2006 verouderd in DAV-curriculum wegens schokval-verlenging bij falen van één ankerpunt. Modern advies: alleen met begrenzers (limiter knots), alleen op nylon, en zelden als eerste keuze. Voor standaard sport multi-pitch is Rijverankering, Afgebonden krachtendriehoek of Voorgespannen standplaats (Quad) veiliger en gangbaarder.
Petzl-waarschuwing: schuivende X-achtige configuratie zonder begrenzers. Bandlus door beide bouten, karabiner door beide strengen op het kruispunt — bij falen van één bout glijdt het centraal punt door naar het overblijvende ankerpunt (oranje pijl) = schokval. Klassiek tegenvoorbeeld voor het No-Extension-principe.
Meer afbeeldingen

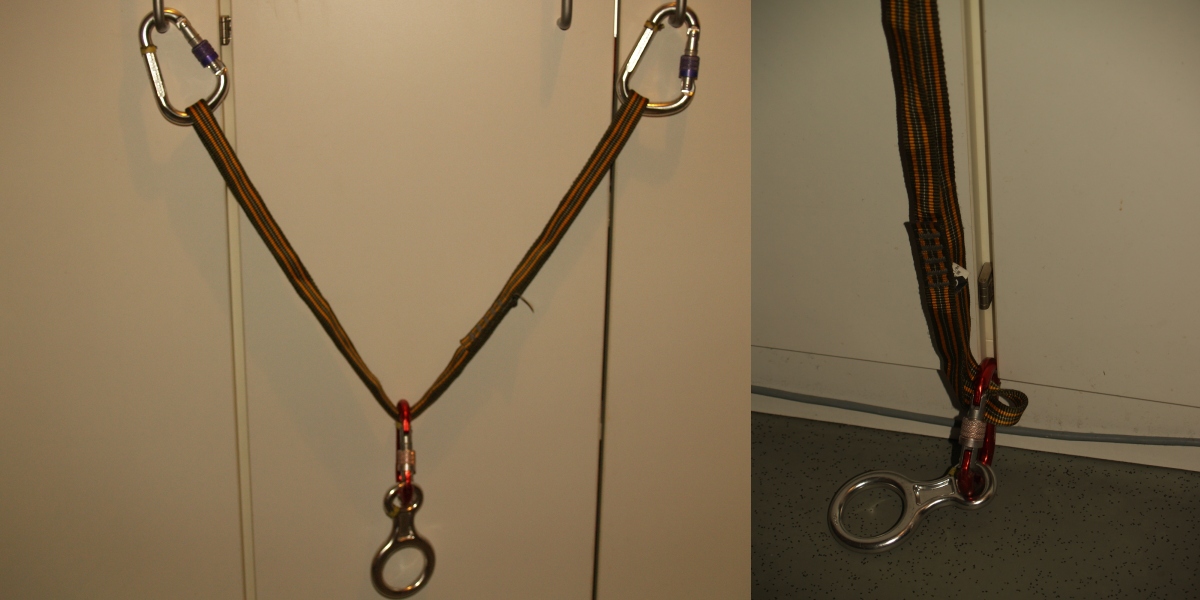

Praktijkfoto van dezelfde faalmodus: één bandlus van bout naar bout met een karabiner aan het laagste punt, geen begrenzerknopen. Bij falen van één bout schuift de karabiner door tot het overblijvende ankerpunt — schokval-verlenging die het No-Extension-principe schendt.
- Bandlus door twee ankerpunten, geef één streng een halve draai voordat je hem doorhaalt
- In theorie dynamisch zelfuitbalancerend bij wisselende richting (in de praktijk vertekent wrijving dit)
- Zonder begrenzers: geen “no-extension” — onveilig als een ankerpunt faalt
- Met begrenzers (Overhandse knoop in lus aan beide kanten — standaard; vlinderknoop is een acceptabel alternatief) en nylon bandlus — wél veilig
- Geen redundantie in de bandlus zelf: één enkele sling tussen beide ankerpunten — bij falen van de sling (snijden over rand, defecte naad, schuren) = totaal ankerverlies. Cordelette/Quad heeft 4+ strengen tussen de ankerpunten — geen sling-faal-probleem.
- NOOIT met Dyneema — DMM-test: factor-1 val op een ongeknoopte Dyneema-sling ~17 kN piek; een geknoopte Dyneema-sling breekt bij factor-1 (60 cm, 85 kg). Nylon-sling onder dezelfde val: ~8,8 kN, overleeft. Conclusie: nooit Dyneema in een schuivende X.
- Moderne voorkeur: Voorgespannen standplaats (Quad) of cordelette in plaats van de schuivende X. Moderne curricula leggen de nadruk op pre-equalized ankers (quad/cordelette) als eerste keuze; de schuivende X wordt minder vaak onderwezen, maar met begrenzers nog steeds aangenomen als geldige optie.
Wanneer wel/niet
- Wel: als de belastingsrichting onvoorspelbaar varieert (zelden in sport).
- Wel: noodgeval waarin je geen cordelette hebt en alleen een bandlus.
- Niet standaard: Quad of cordelette-anker zijn veiliger en even snel.
- Nooit zonder begrenzers — dat is het enige punt waar je niet over onderhandelt.
Videovoorbeelden
Meer video's
Procedure: schuivende X met begrenzers
-
Bandlus klaar — gewone gesloten bandlus (60–120 cm).
-
Bandlus door beide ankerpunten — één streng links, één rechts.
Hang de bandlus zo dat hij door beide bouten loopt.
-
Eén streng een halve draai (180°) geven — cruciaal voor het zelfuitbalanceren.
- Pak een van de twee strengen tussen de bouten en draai hem een halve slag (180°).
- De streng “kruist” zichzelf — vandaar de “X”.
- De halve draai vormt de “X” zodat de karabiner bij falen van één bout aan de sling gevangen blijft (anders zou de sling door de karabiner glijden en hangt het centraal punt aan niets). De begrenzerknopen erna beperken hoe ver het centraal punt mag verschuiven.
-
Schroefkarabiner door beide strengen op het kruispunt. De karabiner heeft nu twee strengen erdoor. De ene streng komt rechtstreeks van bout 1, de andere is de gedraaide die naar bout 2 loopt.
-
Leg begrenzers aan beide kanten — overhandse knoop in lus (of vlinderknoop) ~10–15 cm van het kruispunt.
- Leg aan elke kant van de schuivende X een Overhandse knoop in lus of Vlinderknoop in de bandlus.
- Plaats de knopen op ~10–15 cm van het kruispunt.
- Doel: bij falen van één bout schuift het centraal punt slechts tot deze begrenzerknoop, niet helemaal naar de overblijvende bout. Beperkt de verlenging tot ~10–15 cm.
-
Test: trek aan het centraal punt vanuit verschillende richtingen — het centraal punt moet binnen de begrenzers schuiven en altijd beide bouten belasten.
Schuivende X zonder begrenzers — waarom niet
Bij een schuivende X zonder begrenzerknopen:
- Faalt bout 1 plotseling, dan glijdt de bandlus door tot het centraal punt aan bout 2 hangt.
- Verlenging: tot de helft van de afstand tussen de bouten (bijv. 30 cm bij 60 cm tussenruimte).
- Dat is een schokval op bout 2 — die nog moet bewijzen dat hij die extra belasting aankan.
- Dit is de theoretische basis van het no-extension-principe — een extension-shock op een al-twijfelachtig ankerpunt kan dat doen falen → “no-extension”-principe in ERNEST-principes.
Schuivende X vs. andere ankers
| Schuivende X | Voorgespannen standplaats (Quad) | Standaard cordelette | |
|---|---|---|---|
| Dynamische gelijkmatigheid | Goed (in theorie het beste, in de praktijk vertekent wrijving het beeld) | Goed (binnen de begrenzers, 4 strengen schuiven mee) | Slecht (vooraf gelijk verdeeld voor één richting) |
| Redundantie verbinding | Slecht — 1 sling | Goed (4 strengen) | Goed (4 strengen) |
| No-extension | Alleen met begrenzers | ✅ begrensd (~10 cm) | ✅ geen verlenging |
| Snelheid | Snel | Snel | Gemiddeld |
| Geschikt voor 3+ ankers | Moeilijk | Nee | ✅ |
| Standaard voorkeur? | Nee — alleen met begrenzers | ✅ vaak | ✅ vaak |
Veelgemaakte fouten
- Schuivende X zonder begrenzers. Schendt het no-extension-principe. Altijd begrenzers leggen — een overhandse knoop in lus aan beide kanten.
- Begrenzers te ver weg. Liggen de begrenzers op ~30 cm van het kruispunt, dan schuift het centraal punt bij falen 30 cm. Houd de knopen dichtbij.
- Halve draai vergeten. Zonder de halve draai zit het centraal punt los; bij falen glijdt de bandlus eruit en hangt het systeem aan alleen het overblijvende ankerpunt — zonder verbinding.
- Drie ankerpunten in één gewone bandlus proppen. Een enkele standaard X verdeelt over twee punten; een driepunts-variant bestaat (langere/dubbele bandlus, extra X) maar is trad/alpine-terrein. Voor sport bouw je de schuivende X op twee bouten.
- Bandlus over een scherpe rand. Bij een hoek > 90° (Petzl/AMGA: 60° voorkeur, 90° aanvaardbare bovengrens, 120° absolute bovengrens — al 100% per arm) gecombineerd met een scherpe rand: hoge slijtage.
- Bandlus van Dyneema/Spectra onder cyclische belasting. Dyneema is statisch — schokval geeft hogere belasting dan nylon. Voorkeur: nylon bandlus bij de schuivende X.
Modern advies
In de moderne kliminstructie wordt de schuivende X minder vaak als standaard onderwezen; pre-equalized ankers (Quad of cordelette) zijn de eerste keuze. Voor sportstandplaatsen waar de belastingsrichting voorspelbaar is (recht omlaag) zijn deze methoden eenvoudiger, veiliger en even snel.
De schuivende X (met begrenzers) blijft theoretisch geldig — maar is in de praktijk zelden de eerste keuze.
Historische context
De klassieke “Ausgleichsverankerung” (schuivende krachtendriehoek zonder begrenzers) was tot ~2006 standaard in DAV-curriculum. Idee: bandlus glijdt vrij door de karabiners voor automatische krachtverdeling bij richting-verandering. Probleem: bij falen van één ankerpunt schiet het centraal punt door tot het overblijvende punt = schokbelasting. DAV Sicherheitsforschung-tests toonden ook dat de “automatische verdeling” in de dynamiek van een val niet daadwerkelijk gelijk verdeelt.
Sinds 2006 alleen geaccepteerd in twee vormen:
- Schuivende X met begrenzers (deze pagina) — limiter-knopen beperken extension tot ~10-15 cm.
- Afgebonden krachtendriehoek — centraal-puntknoop fixeert verdeling vooraf.
De klassieke variant zonder enige limiter of fixatie wordt niet meer onderwezen.
Zie ook
- Afgebonden krachtendriehoek (Fixed equalized anchor — de moderne opvolger van de klassieke krachtendriehoek)
- Rijverankering (Series anchor — sport-multi-pitch alternatief)
- Südtiroler Stand (South Tyrolean belay — alpine alternatief)
- Voorgespannen standplaats (Quad) (Pre-equalized anchor — moderner alternatief met ingebouwde limiters)
- Centraal punt (Master point)
- ERNEST-principes (ERNEST principles — vooral “no extension”)
- Cordelette (Cordelette)
- Bandlus (Sling)
- Vlinderknoop (Alpine butterfly — voor begrenzerknopen)
- American Death Triangle (Anti-pattern verwant met de bandlus-vorm)
Bronnen
Tekst
- Climbing Anchors — John Long & Bob Gaines (uitgebreide analyse van schuivende X-faalmodi)
- AMGA Rock Guide Manual
- Petzl tech tip: Equalization and selfequalizing anchors
- Sterling Rope drop testing; Long & Gaines extension-analyse
- VDiff Climbing — The Sliding-X Knot (mechanisme halve draai, begrenzerknopen, driepunts-variant)
- Common Climber — Build a Sliding-X Anchor (begrenzerknoop dichter bij centraal punt = minder verlenging)
- DMM — Slings at Anchors (factor-1 droptest Dyneema vs. nylon)
- DAV Sicherheitsforschung: sinds 2006 vaste verdeling (Reihenschaltung / afgebonden krachtendriehoek) standaard i.p.v. klassieke Ausgleichsverankerung wegens doorschietend centraal punt bij falen
Afbeeldingen
- Thomasp kraeftedreieck FALSCH.jpg — Thomas Pinz, Wikimedia Commons, CC BY-SA 3.0
- Petzl tech tip Building a belay anchor — mono-directional equalized anchor (incorrect) © Petzl
