Vlinderknoop

De vlinderknoop (alpine butterfly) maakt een geïsoleerde lus in het midden van een touw, zonder dat je de uiteinden nodig hebt. De lus is in beide richtingen belastbaar — twee touwrichtingen plus de lus zelf, zonder dat de knoop migreert of vervormt. Standaardknoop voor het isoleren van een beschadigd touwsegment, voor de middelste klimmer in een driepersoons team, of voor een aanhechting halverwege het touw.

Vlinderknoop (alpine butterfly) — geïsoleerde lus loodrecht op de touwrichting, twee symmetrische “vleugels” aan weerszijden van de knoopkern.

Meer afbeeldingen

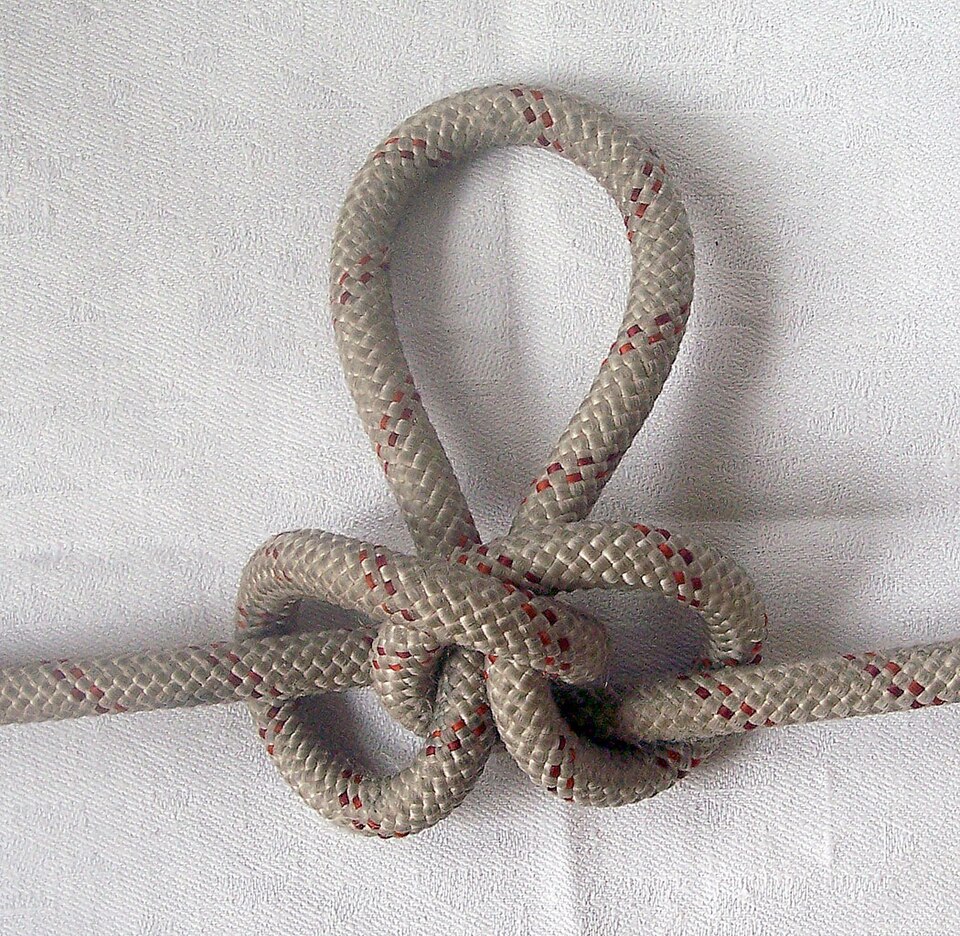

Afgewerkte vlinderknoop (Alpine butterfly) in klimtouw — strak getrokken, geïsoleerde lus loodrecht op de twee staande delen, twee symmetrische “vleugels” zichtbaar.

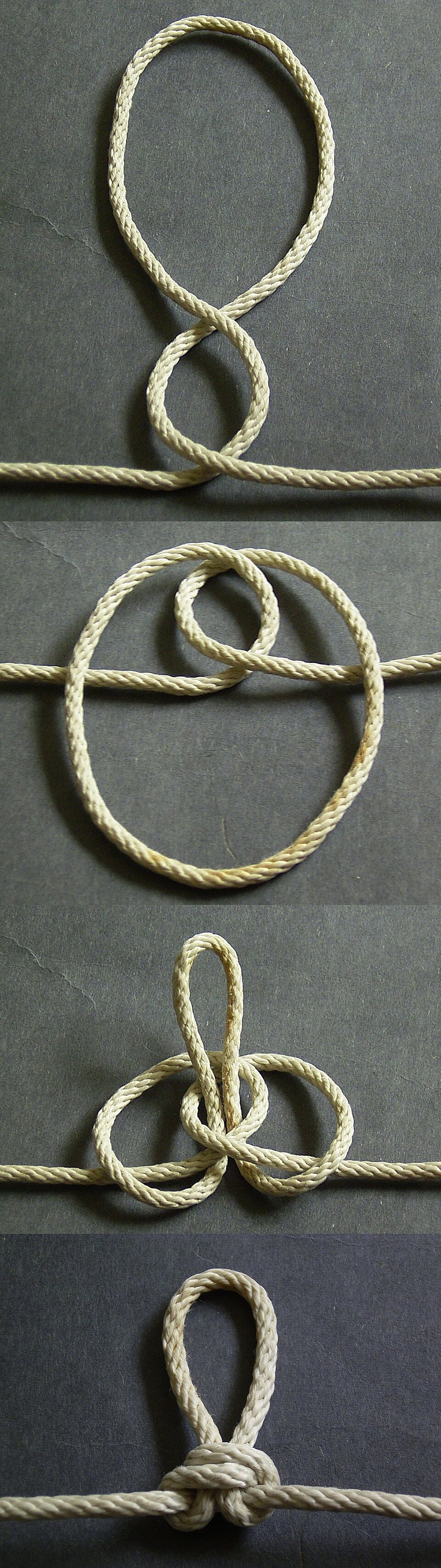

Stapsgewijze leg-sequentie van de vlinderknoop volgens de twee-wikkel-methode: van losse draaiingen tot strak getrokken eindknoop.

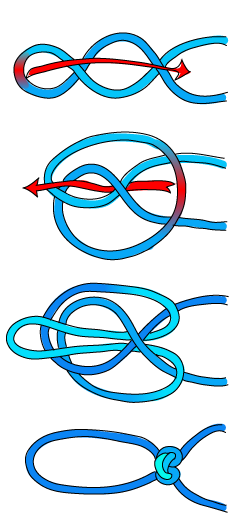

Schematisch diagram dat het ontstaan van de vlinderknoop toont vanuit de drie-wikkel-methode.

Snel

• Handmethode: 3 wikkelingen rond je hand, middelste wikkel naar buiten
• Lus loodrecht op de touwrichting
• Symmetrisch — belastbaar in beide touwrichtingen
• Standaardkeuze voor: middenklimmer in een 3-persoonsteam, beschadigd touw isoleren, aanhechting voor een ophaalsysteem halverwege het touw

Wanneer

• Driepersoons multi-pitch: de middelste klimmer wordt aan een vlinderknoop in het midden van het touw gehangen.
• Een beschadigd touwsegment isoleren — leg de vlinderknoop zo dat de beschadigde plek in de lus zelf komt te zitten. Die lus clip je niet en draagt geen belasting; de twee staande delen nemen de kracht over. Bij deze toepassing is de knoopsterkte lager (~55-60%) maar nog ruim voldoende voor klimbelasting. Tijdelijke oplossing tot je een nieuw touw hebt.
• Aanhechtingspunt halverwege het touw voor uitrusting, een ophaalsysteem of een redirect.

Vereisten

• Touw met voldoende slap op de gewenste positie
• Karabiner als je de lus wilt clippen

Procedure (handmethode)

1. Drie wikkelingen rond je hand.

   Leg het touw over je handrug. Wikkel het drie keer rond je hand. Drie parallelle strengen over je handpalm — voorste, middelste, achterste.

2. Middelste wikkel optillen, over je vingers naar je duim.

   Pak de middelste (tweede) wikkel en til hem op over je vingers heen richting je duim. Hij komt nu over de andere strengen te liggen.

3. Buitenste wikkel onder de overige door, terug naar jou.

   De wikkel die nu het verst van je pols zit, voer je onder de andere strengen door en trek je terug richting jezelf. Dit vormt de geïsoleerde lus.

4. Hand uit de knoop trekken — er blijft een geïsoleerde lus in het midden van het touw over, afgewerkt maar nog niet strak.

5. Strak trekken — beide staande delen + de lus, en controleer symmetrie.

   Trek aan beide staande delen + aan de lus tot de knoop compact en symmetrisch ligt. De twee “vleugels” van de vlinder liggen plat aan beide kanten.

   Cruciaal: er bestaan verschillende handmethoden (REI / Grog-methode met 2 wikkelingen + interne manipulatie vs. 3-wikkelingen-methode). Ze leveren dezelfde knoop als ze correct uitgevoerd worden, maar fouten in de procedure leiden tot een andere (mogelijk onveilige) knoop. Controleer altijd op een symmetrische vlindervorm — twee gelijke “vleugels” aan weerszijden van de lus.

Videovoorbeelden

Meer video's

Veelgemaakte fouten

• Niet correct afgewerkt. Een slecht afgewerkte vlinderknoop is significant zwakker en vervormt onder belasting. Alle drie delen strak.
• Verkeerd om gevouwen — risico op een “valse vlinder”. De handmethode kan een knoop opleveren die er bijna identiek uitziet maar onder belasting glipt. Cruciaal: de knoop moet symmetrisch zijn langs beide assen (linksboven ↔ rechtsonder en linksonder ↔ rechtsboven kloppen), en de lus moet loodrecht op de touwrichting staan. Knoopsterkte ~70–80% van het touw in moderne dynamische touwen (verschillende test-bronnen). Bij twijfel: lostrekken en opnieuw.
• Op de verkeerde positie. De lus komt waar je hem legt — meet eerst af voor je begint.
• Gebruikt als inbindknoop. Niet ervoor ontworpen. Inbinden = Teruggestoken achtknoop (Figure 8 follow-through).

Varianten

• Twee- vs. driewikkel methode: verschillende leerschoolvarianten. De driewikkel-methode is gangbaarder.
• vs. Achtknoop in lijn (Inline figure 8): de achtknoop in lijn is directioneel (één richting); de vlinder is in beide richtingen belastbaar. Vlinder is de veiliger keuze voor een onbekende belastingsrichting.

Zie ook

• Achtknoop in lijn (Inline figure 8)
• Touwbeheer op de standplaats (Rope management at the belay)
• Afkeurcriteria materiaal (Gear retirement criteria) — beschadigd touw isoleren

Bronnen

Tekst

• Freedom of the Hills, 9e editie, hoofdstuk over knopen
• AMGA Multi-Pitch Instructor Manual
• DAV: Knotenarten in der Seiltechnik
• Animated Knots by Grog — Alpine Butterfly Loop (drie-richting belasting, handmethode)
• VDiff Climbing — Alpine Butterfly Knot (handmethode, 2- of 3-richting belasting)
• Wikipedia — Butterfly loop (drie belastingsrichtingen, “false butterfly”, beschadigd segment in de lus isoleren)
• Knoop-efficiency-data: IGKT-Solent knot strength chart en diverse breaktest-vergelijkingen (~70-80% in moderne dynamische touwen, afhankelijk van belastingsrichting)
