Spanningscorrosie (SCC) bij bouten

Spanningscorrosie (SCC, stress corrosion cracking) is een onzichtbare faalmodus van roestvast stalen bouten in chloriderijke (maritieme, tropische) klimaten. Roestvast 304 én 316 kunnen van binnenuit scheuren onder de combinatie van trekspanning + chloride; de bout oogt gaaf maar kan al onder lichaamsgewicht breken. Titanium glue-ins zijn de enige bewezen betrouwbare hardware in deze zones. Bij twijfel: niet vertrouwen.

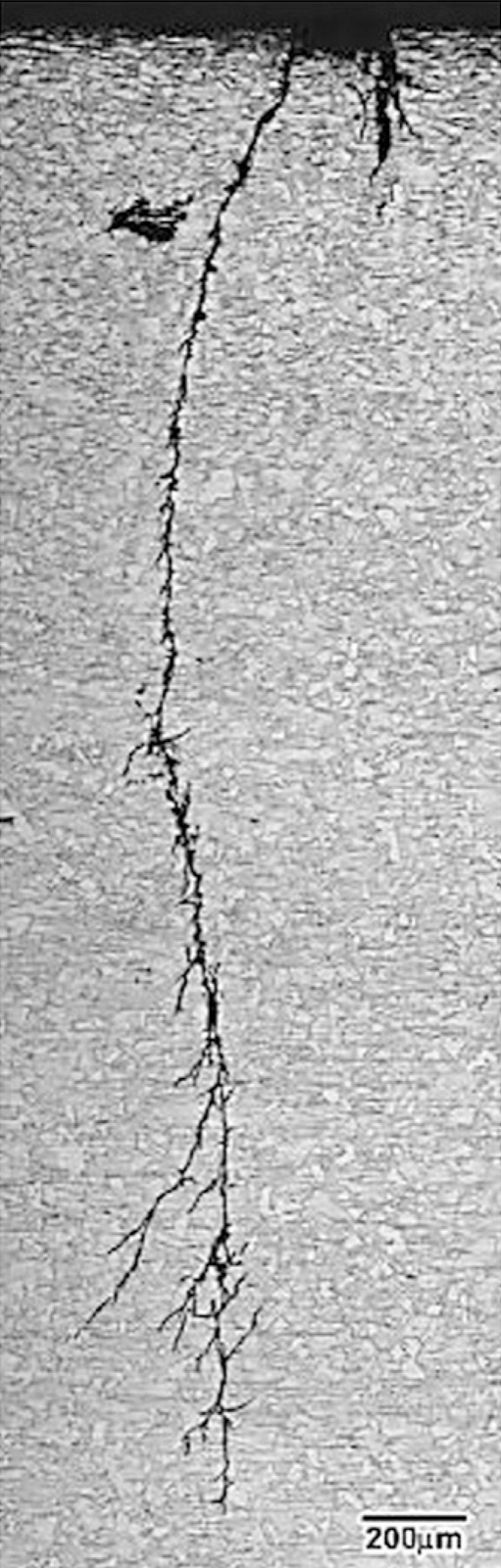

Microscoopopname van een SCC-scheur in 316L (austenitisch roestvast staal) na blootstelling aan zeewater onder trekspanning. De vertakte scheur groeit vanaf het oppervlak het metaal in — exact het mechanisme waardoor een uiterlijk gave bout van binnenuit verzwakt. Schaalbalk 200 µm.

Snel

• Wat — roestvast staal (304 én 316) scheurt onzichtbaar van binnenuit door chloride + spanning; breuk bij < 5 kN terwijl de bout er perfect uitziet
• Waar — maritiem/tropisch, kalk/dolomiet binnen ~50–100 km van zee: Thailand (Tonsai, Railay), Vietnam (Cat Ba), Kalymnos, Sicilië, Sardinië, Mallorca, Sperlonga, Calanques, Cayman Brac
• Niet zichtbaar — geen roest, geen verkleuring; breuk zit aan de schacht/in het boorgat, buiten beeld
• Veilig — alleen titanium glue-ins (bewezen); HCR-staal als hoogste roestvast-klasse, niet 304/316
• Doen — lokale info (lokale bolters/rebolt-fondsen) raadplegen, titanium-routes kiezen, meerdere onafhankelijke punten back-uppen, abseilen i.p.v. aflaten waar dat de toplast verlaagt
• Twijfel = niet vertrouwen — clip niet als enige punt; redundantie of een andere route

Wanneer

Relevant zodra je buiten klimt in een maritiem of tropisch klimaat op kalk of dolomiet binnen pakweg 50–100 km van zee. SCC is sluipend: routes die er nieuw uitzien, kunnen verzwakte hardware hebben, en de breuk verschijnt zonder waarschuwing. Voor crags ver van zee in een gematigd klimaat (bijv. de meeste sportgebieden in Centraal-Europa) is SCC geen primaire zorg — daar gelden de gewone afkeurcriteria voor bouten.

Dit is geen procedure die je “uitvoert”, maar kennis die je keuzes stuurt: welke gebieden, welke routes, welke hardware je vertrouwt en hoeveel redundantie je inbouwt.

Het mechanisme

SCC ontstaat uit drie factoren die tegelijk aanwezig moeten zijn:

1. Trekspanning in het metaal — al aanwezig vanaf de montage: het indrijven in het boorgat, het aandraaien van een expansiebout, kerven van een hamer, lasnaden. Geen extra klimbelasting nodig om de spanning te starten.
2. Chloride — zout uit zeelucht en zeenevel, dat zich ophoopt in het boorgat en op de bout, juist op plekken die regen níét wegspoelt.
3. Roestvast staal (austenitisch) — 304 (V2A) is gevoelig, en 316 (V4A, 1.4404) — vaak verkocht als “marine grade” — is het óók. 316 weerstaat algemene roest beter, maar tegen SCC biedt het geen betrouwbare bescherming.

Onder deze condities groeien microscheurtjes vanuit de beschermende oxidelaag het materiaal in. De scheur plant zich voort tot de resterende doorsnede de belasting niet meer draagt — en breekt dan plotseling, vaak aan de overgang naar de schacht of dieper in het boorgat, buiten het zicht.

Onzichtbaar én bij lage belasting

Anders dan gewone roest kondigt SCC zich niet visueel aan: geen roestaanslag, geen verkleuring, geen vervorming aan de buitenkant. De UIAA Safety Commission documenteert breuken binnen maanden tot enkele jaren onder weinig meer dan lichaamsgewicht — bouten kunnen falen bij < 5 kN (zie _Feiten), terwijl een gezonde sport-bout volgens EN 959 minstens 15 kN axiaal en 25 kN radiaal hoort te dragen. Een gaaf-ogende bout in een SCC-zone is dus géén bewijs van veiligheid. Op Kalymnos is een klimmer dodelijk verongelukt na een boutbreuk.

Verdachte zones herkennen

• Geografie — kalk of dolomiet, direct aan zee of binnen ~50–100 km, met zeelucht/zeenevel. Klassieke voorbeelden: Thailand (Tonsai, Railay), Vietnam (Cat Ba), Kalymnos, Leonidio, Sicilië, Sardinië, Mallorca, Finale Ligure, Sperlonga, Istrië, Calanques, Cayman Brac, mediterrane crags in het algemeen.
• Beschutte rots — overhangs, grotten en daken waar geen regen de bout schoonspoelt, zijn extra verdacht: het chloride hoopt zich daar het sterkst op.
• Geen visuele indicator — verwacht géén roest of verkleuring als signaal. Afwezigheid van roest betekent niet “veilig”.

Verdachte hardware herkennen

• Type bout — expansiebouten (mechanische huls) in roestvast 304/316 zijn het kwetsbaarst: het aandraaien zet spanning op het metaal, en er zijn meerdere spleten waar chloride zich verzamelt. Zie Bout voor de bouttypes.
• Roestvast-staal glue-ins — minder spleten dan een expansiebout, maar 304/316-glue-ins zijn nog steeds SCC-gevoelig. Een glue-in is dus niet automatisch veilig — het materiaal telt.
• Titanium glue-ins — meestal niet-magnetisch, vaak een afwijkende (donkergrijze, doffe) kleur t.o.v. blank roestvast staal, en lokaal herkenbaar aan het rebolt-project dat ze plaatste (bijv. het ThaitaniumProject in Thailand). Lokale info is hier betrouwbaarder dan zelf gokken op het oog.

Wat te doen

1. Lokale info raadplegen vóór je in een SCC-zone klimt — lokale bolters, rebolt-fondsen, recente topo-notes.

   Lokale rebolt-initiatieven (ASCA in de VS, ThaitaniumProject in Thailand, lokale clubs op Kalymnos en Sardinië) weten welke sectoren al naar titanium zijn omgebouwd en welke nog op verdachte roestvast-hardware zitten. Dit is verreweg de betrouwbaarste bron — een gaaf-ogende bout zegt niets.

2. Kies waar mogelijk routes met titanium glue-ins boven routes op roestvast 304/316.

3. Bouw redundantie in: vertrouw nooit op één enkel punt in een SCC-zone. Grondvalrisico bij eerste bouten) en bouw je standplaats op met twee onafhankelijke punten (Standplaats met twee bouten, Sportklimstandplaats) — zodat het falen van één punt niet het hele systeem meeneemt.

   Een enkele SCC-aangetaste bout kan zonder waarschuwing breken. Clip de eerste bouten extra zorgvuldig (zie

4. Verlaag de belasting op het toppunt: abseil i.p.v. aflaten waar dat zinvol is. aflaten loopt het touw als katrol over het omlooppunt, wat de last op dat punt ~1,66× je gewicht maakt (zie Valfactor). Bij abseilen hangt je gewicht direct, zonder katrol-multiplier. In een SCC-zone, op een verdacht omlooppunt, kan abseilen de piekbelasting op de hardware verlagen — mits je dat veilig en geoefend doet.

   Bij

5. Twijfel = niet vertrouwen. Voelt de hardware verdacht, of ontbreekt lokale info? Behandel het punt als onbetrouwbaar: extra redundantie, of een andere route.

Veelgemaakte fouten

• “316 is marine grade, dus veilig”. 316/V4A weerstaat algemene roest beter dan 304, maar is tégen SCC niet betrouwbaar — de UIAA documenteert breuken in 316. “Marine grade” slaat op roestweerstand, niet op SCC-weerstand.
• “De bout ziet er perfect uit”. SCC geeft geen visuele indicator. Een gladde, glanzende, roestvrije bout in een SCC-zone kan inwendig al doorgescheurd zijn. Uiterlijk is hier geen criterium.
• Vertrouwen op één punt. Eén SCC-bout die breekt onder lichaamsgewicht is fataal als er geen back-up is. Altijd redundantie in de zone.
• Aannemen dat een glue-in veilig is. Een glue-in van roestvast 304/316 is nog steeds SCC-gevoelig. Alleen het materiaal (titanium / HCR) bepaalt de veiligheid, niet de bevestigingsvorm.
• SCC verwarren met gewone roest. Roestige hardware afkeuren is normaal materiaalverstand; SCC is gevaarlijker juist omdat het géén roest toont. Beide gelden naast elkaar.

Zie ook

• Bout (Bolt) — bouttypes, EN 959 / UIAA 123-sterktes
• Afkeurcriteria materiaal (Gear retirement criteria) — algemene materiaalafkeur
• Risicomanagement (Risk management) — SCC als materiaalfaalcategorie
• Sportklimstandplaats (Sport anchor) — twee onafhankelijke punten
• Standplaats met twee bouten (Two-bolt anchor)
• Aflaten vs. abseilen bij sportstandplaats (Lowering vs. rappelling)
• Valfactor (Fall factor) — anker-multiplier ~1,66×
• Oude en verdachte boorhaken beoordelen
